MU409.080.A250.16
Material number MU409080A25016

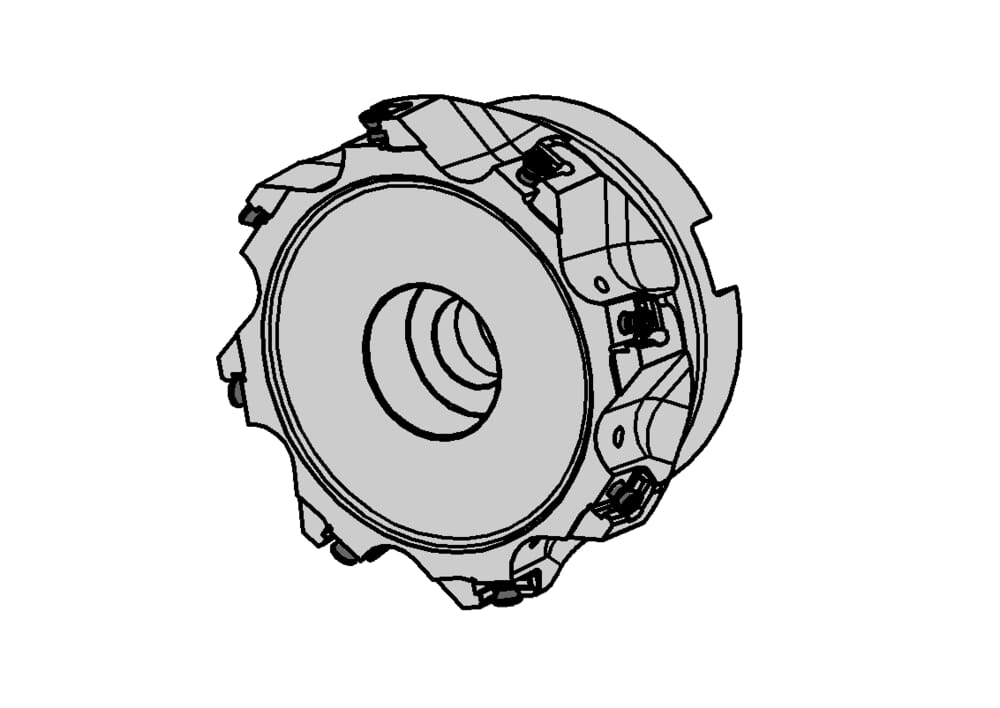

HORN Aufsteckfräser MU409.080.A250.16 for Milling
Diameter of the mandrel (dK)
6 ˝
152.4 mm
Miller length without indexable insert (h2)
2.48 ˝
63 mm
Lowering for mounting screw head (d5)
1.024 ˝
26 mm
Mounting hole diameter (d2)
2.5 ˝
63.5 mm
Length from stop to base fastening screw head (l2)
1.22 ˝
31 mm
Width carrier cross groove (b)
1.008 ˝
25.6 mm
Depth carrier cross groove (C)
0.563 ˝
14.3 mm
Maximum stepover (ap) (ap)
0.366 ˝
9.3 mm
Miller length with indexable insert (h)
2.5 ˝
63.5 mm
Number of teeth (Z)
16 St.
Number of revolutions maximum (nmax)
6200 Min-1
tool-application
rotating
Cutting diameter (Ds)
8 ˝
203.2 mm
Diameter miller body (d1)
7.961 ˝
202.2 mm
Katalog_CCTWS
40900R
| Downloads | |
|---|---|
| MU409080A25016_20240117_101056081.STP | Download |
| MU409080A25016.DXF | Download |
| Download all files | |
