L108.4748.04 EG55
Material number L108474804EG55

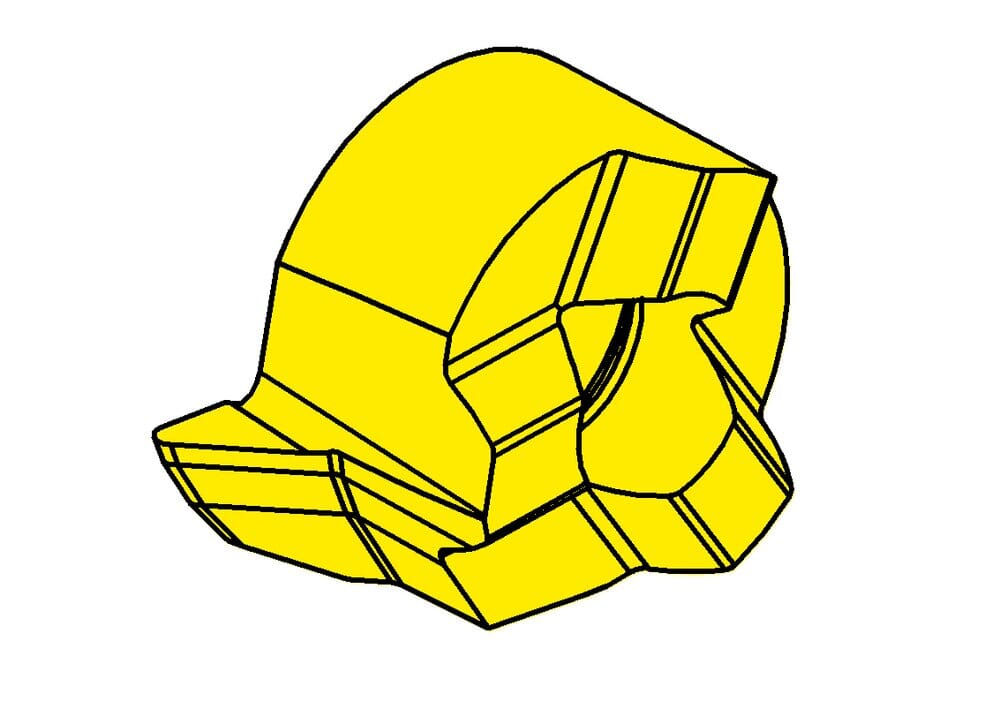

HORN Insert L108.4748.04 EG55 for Turning
Setting range radial (f)
0.183 ˝
4.65 mm
cutting
1
tool-application
static
machining-direction-sap
left
Smallest bore diameter (Dmin)
0.307 ˝
7.8 mm
Cutting insert height, Cutting insert thickness (s)
0.126 ˝
3.2 mm
Tooth diameter, head diameter (d)
0.236 ˝
6 mm
Top radius (r)
0.016 ˝
0.4 mm
Katalog_SSC
108060L
Maximum depth of groove (tmax)
0.047 ˝
1.2 mm
Head size (a)
0.301 ˝
7.65 mm
| Downloads | |
|---|---|
| L108_4748_04_EG55-DXF.DXF | Download |
| L108_4748_04_EG55-STP.STP | Download |
| L108_4748_04_EG55-ISO.XML | Download |
| L108_4748_04_EG55-DIN.XML | Download |
| Download all files | |
