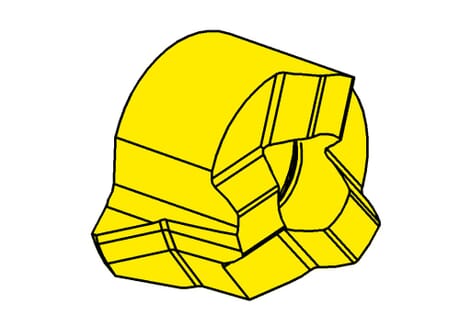

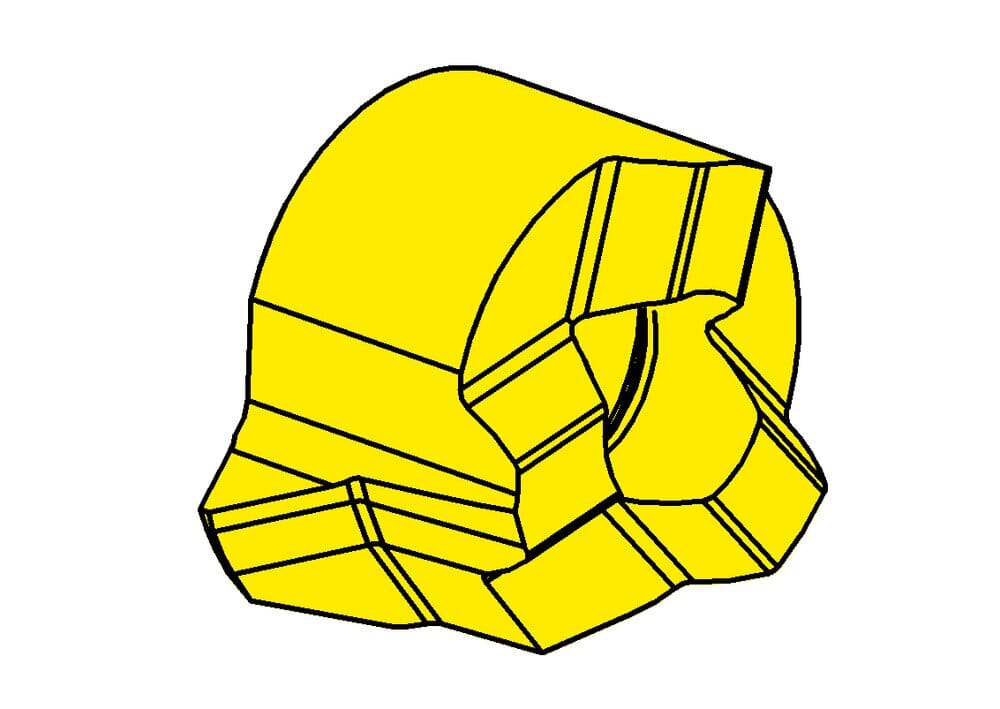

L108.0510.01 TI25
Material number L108051001TI25
HORN Inserts L108.0510.01 TI25 for Gewinden
machining-direction-sap
left
Cutting insert height, Cutting insert thickness (s)
0.142 ˝
3.6 mm
Smallest bore diameter (Dmin)
0.315 ˝
8 mm
Pitch (P)
0.039 ˝
1 mm
Maximum pitch (Pmax)
0.049 ˝
1.25 mm
Setting length (E)
0.11 ˝
2.8 mm
tool-application
rotating
cutting
1
Cutting diameter (Ds)
0.378 ˝
9.6 mm
Tooth diameter, head diameter (d)
0.236 ˝
6 mm
Cutting insert width (a)
0.307 ˝
7.8 mm
Setting range radial (f)
0.189 ˝
4.8 mm
Katalog_SSC
108060L
| Downloads | |
|---|---|
| L108_0510_01_TI25-DXF.DXF | Download |
| L108_0510_01_TI25-STP.STP | Download |
| L108_0510_01_TI25-ISO.XML | Download |
| L108_0510_01_TI25-DIN.XML | Download |
| Download all files | |
