DAM32.020.D205.02B
Toolholder
Material number DAM32020D20502B

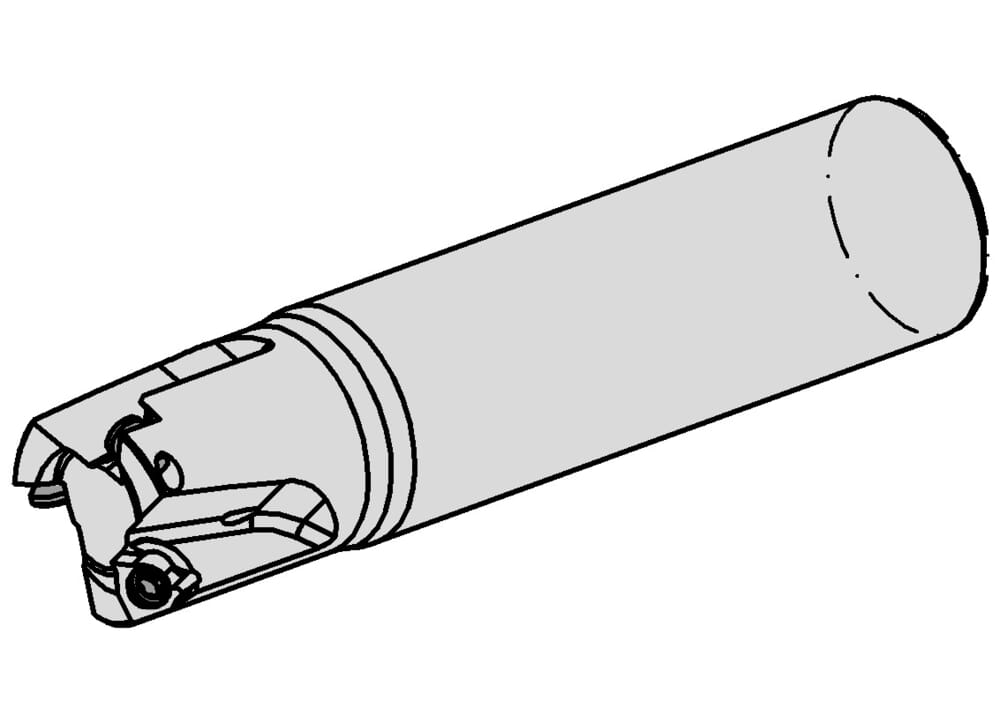

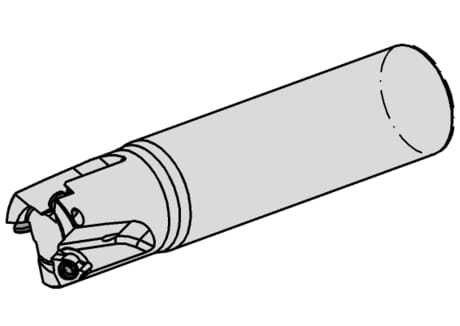

HORN Toolholder DAM32.020.D205.02B for Milling
Total length insert (l1)
3.425
˝
87
mm
tool-application
rotating
Tension length (l3)
0.748
˝
19
mm
Working length, Neck length, Extension length (l2)
0.866
˝
22
mm
Neck diameter (d1)
0.748
˝
19
mm
Cutting depth (ap)
0.189
˝
4.8
mm
Shank diameter (d)
0.787
˝
20
mm
Cutting diameter (Ds)
0.787
˝
20
mm
| Downloads | |
|---|---|
| DAM32_020_D205_02B-DIN.XML | Download |
| DAM32_020_D205_02B-DXF.DXF | Download |
| DAM32_020_D205_02B-STP.STP | Download |
| DAM32_020_D205_02B-ISO.XML | Download |
| Download all files | |
