DAM32.020.D160.02A
Toolholder
Material number DAM32020D16002A

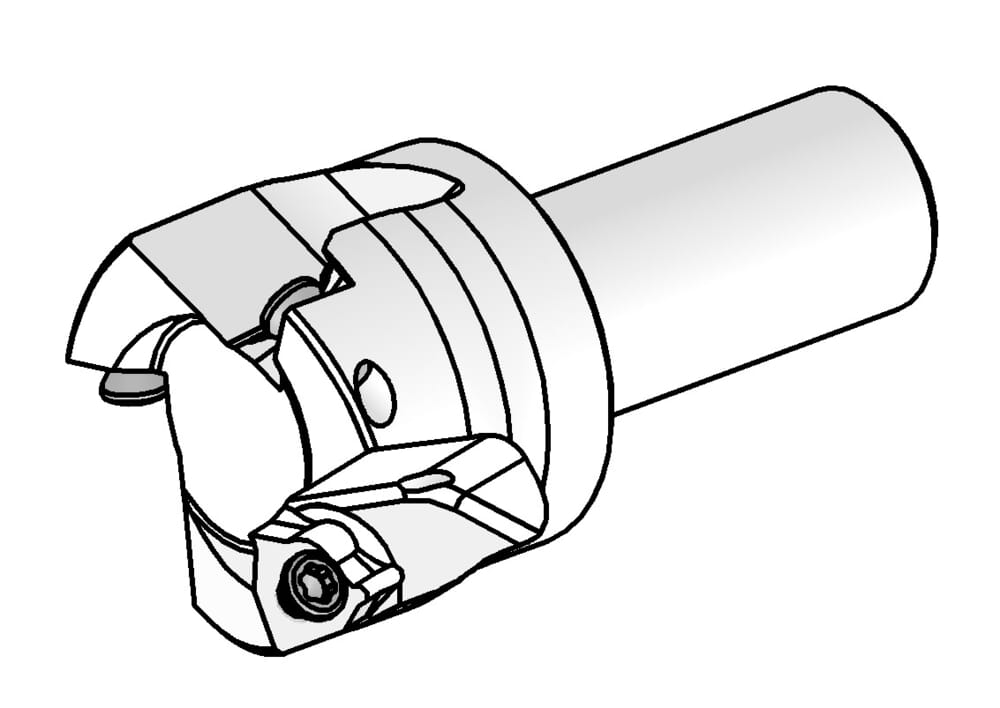

HORN Toolholder DAM32.020.D160.02A for Milling
Total length insert (l1)
2.047 ˝
52 mm
tool-application
rotating
Tension length (l3)
1.378 ˝
35 mm
Working length, Neck length, Extension length (l2)
0.669 ˝
17 mm
Neck diameter (d1)
0.63 ˝
16 mm
Cutting depth (ap)
0.177 ˝
4.5 mm
Shank diameter (d)
0.748 ˝
19 mm
Katalog_CCTWS
DA3220
Cutting diameter (Ds)
0.787 ˝
20 mm
| Downloads | |
|---|---|
| DAM32_020_D160_02A-ISO.XML | Download |
| DAM32_020_D160_02A-DXF.DXF | Download |
| DAM32_020_D160_02A-STP.STP | Download |
| DAM32_020_D160_02A-DIN.XML | Download |
| Download all files | |
