DAM31.020.D204.03B
Material number DAM31020D20403B

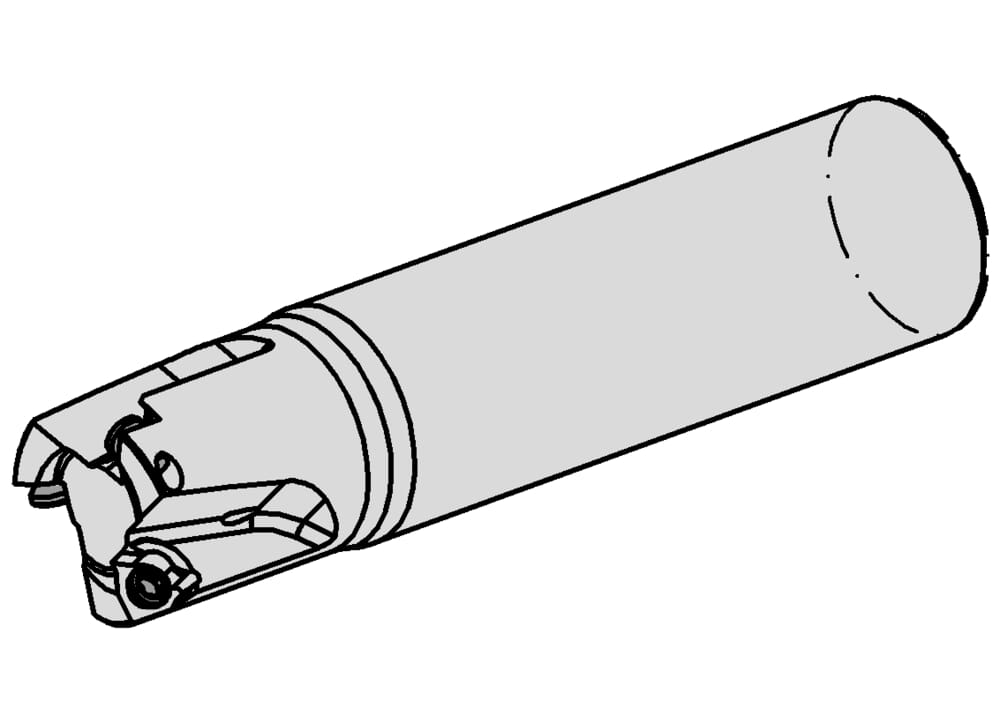

HORN Toolholder DAM31.020.D204.03B for Milling
Total length insert (l1)
3.386 ˝
86 mm
tool-application
rotating
Tension length (l3)
2.323 ˝
59 mm
Working length, Neck length, Extension length (l2)
0.827 ˝
21 mm
Neck diameter (d1)
0.748 ˝
19 mm
Cutting depth (ap)
0.118 ˝
3 mm
Shank diameter (d)
0.787 ˝
20 mm
Katalog_CCTWS
DA3120
Cutting diameter (Ds)
0.787 ˝
20 mm
| Downloads | |
|---|---|
| DAM31_020_D204_03B-DIN.XML | Download |
| DAM31_020_D204_03B-DXF.DXF | Download |
| DAM31_020_D204_03B-STP.STP | Download |
| DAM31_020_D204_03B-ISO.XML | Download |
| Download all files | |
