SH117.0920.2.06.IK
Material number SH1170920206IK

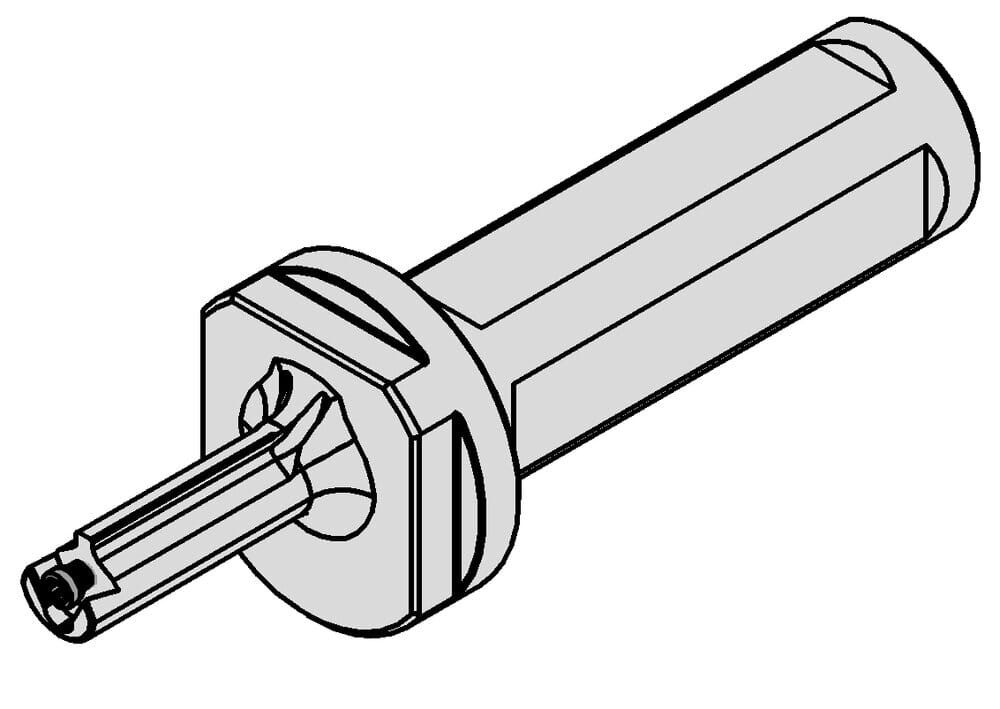

HORN Toolholder SH117.0920.2.06.IK for Broaching
Total length (including cutting insert) (l1)
3.248 ˝
82.5 mm
us-cutting
No
Katalog_CCTWS
117J605
tool-application
both
Clamping, shank diameter (d)
0.787 ˝
20 mm
Minimum drilling diameter (Dmin)
0.354 ˝
9 mm
Length from bore (l)
1.28 ˝
32.5 mm
Height clamping surface(s) (h)
0.709 ˝
18 mm
Adjustment dimension center to cutting edge (f1)
0.22 ˝
5.6 mm
Outcropping, neck, working length (l2)
0.787 ˝
20 mm
| Downloads | |
|---|---|
| SH117_0920_2_06_IK-DXF.DXF | Download |
| SH117_0920_2_06_IK-STP.STP | Download |
| SH117_0920_2_06_IK-ISO.XML | Download |
| SH117_0920_2_06_IK-DIN.XML | Download |
| Download all files | |
