RU226.1250.05
Material number RU226125005

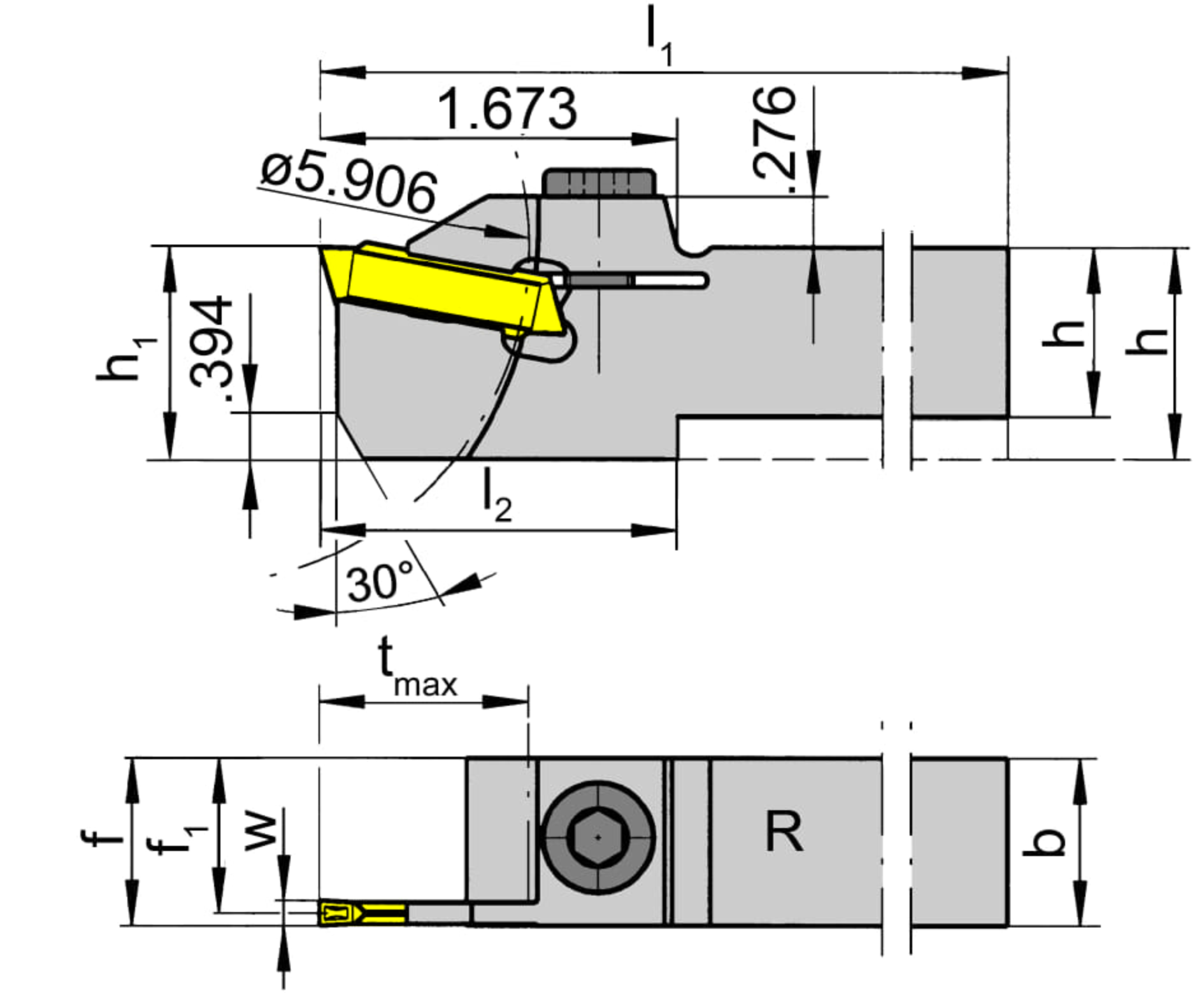

HORN Toolholders RU226.1250.05 for Turning
machining-direction-sap
right
Clamping range maximum (Spannbereich)
0.236 ˝
6 mm
Clamping range minimum (Spannbereich)
0.201 ˝
5.1 mm
Katalog_CCTWS
229050;229051
Adjustment dimension (formula) (f)
f1+w/2
Plating seat size (Größe)
5
tightening_torque
7 Nm
tool-application
static
Adjustment dimension cutting center (f1)
0.89 ˝
22.6 mm
Total length (including cutting insert) (l1)
6.693 ˝
170 mm
Shank height (h)
1.25 ˝
31.75 mm
head-height-met
1.526 ˝
38.75 mm
Maximum insertion depth (tmax)
1 ˝
25.4 mm
workpiece-diameter-max-met
5.906 ˝
150 mm
Peak height (h1)
1.25 ˝
31.75 mm
Shank width (b)
1 ˝
25.4 mm
| Downloads | |
|---|---|
| RU226125005.DXF | Download |
| RU226125005_20230116_194554360.STP | Download |
| Download all files | |
