RHU100.1250.4.08
Material number RHU1001250408
HORN Toolholder RHU100.1250.4.08 for Turning

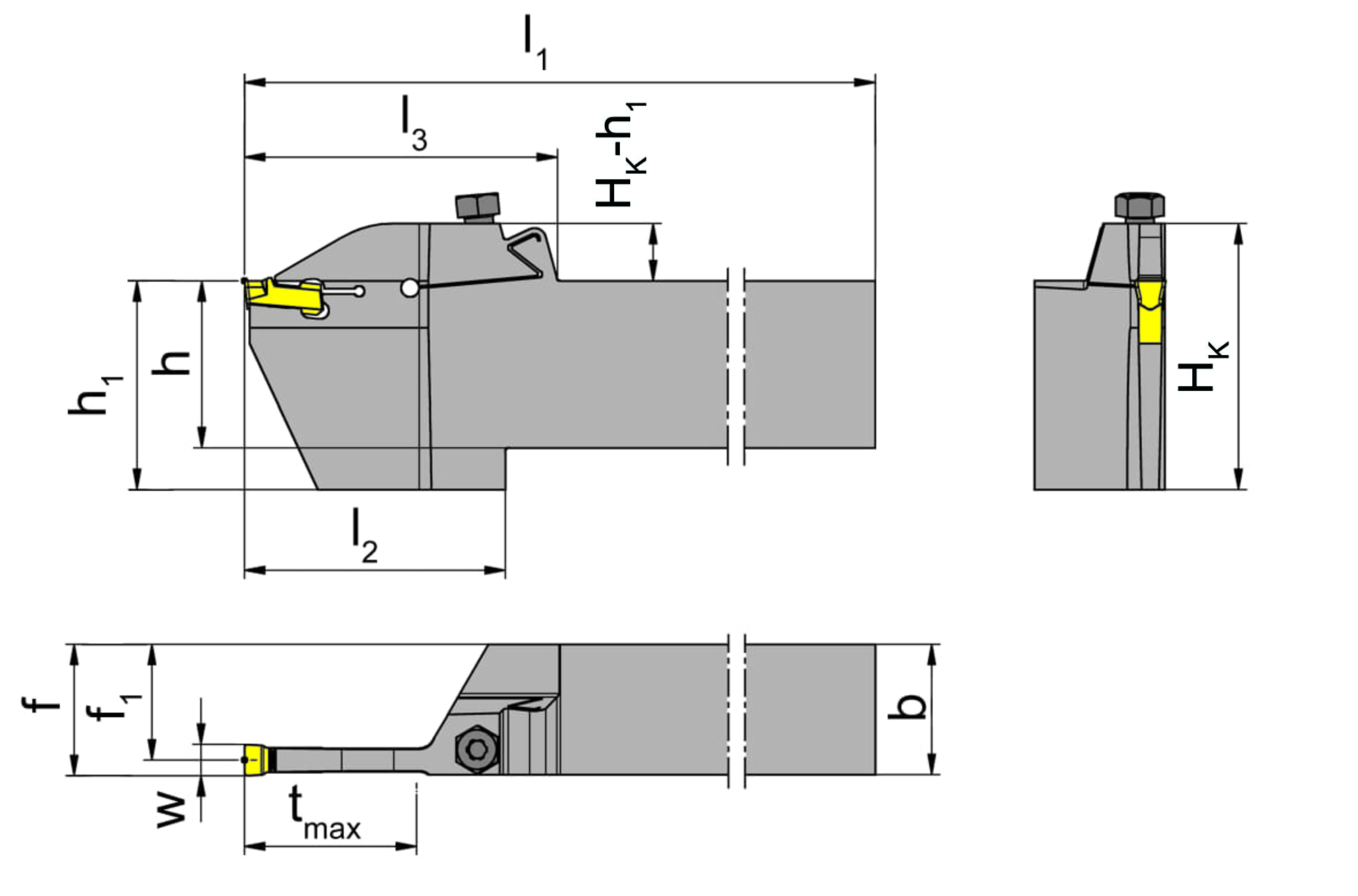

Adjustment dimension (formula) (f)
f1+w/2
Head length top (including cutting edge) (l3)
2.559 ˝
65 mm
Katalog_CCTWS
100048
machining-direction-sap
right
Size (Größe)
8
Form (Form)
A
tool-application
static
unit-system-sap
I
Adjustment dimension cutting center (f1)
0.85 ˝
21.6 mm
Shank width (b)
1 ˝
25.4 mm
Total length (including cutting insert) (l1)
6.693 ˝
170 mm
Shank height (h)
1.25 ˝
31.75 mm
Head height (HK)
1.929 ˝
49 mm
Maximum insertion depth (tmax)
1.614 ˝
41 mm
Peak height (h1)
1.496 ˝
38 mm
Head length (including cutting edge) (l2)
2.165 ˝
55 mm
