RHU100.0500.02
Material number RHU100050002
HORN Toolholders RHU100.0500.02 for Turning
Size (Größe)
2
Head length top (including cutting edge) (l3)
0.906 ˝
23 mm
Katalog_CCTWS
100028
machining-direction-sap
right
Adjustment dimension (formula) (f)
f1+w/2

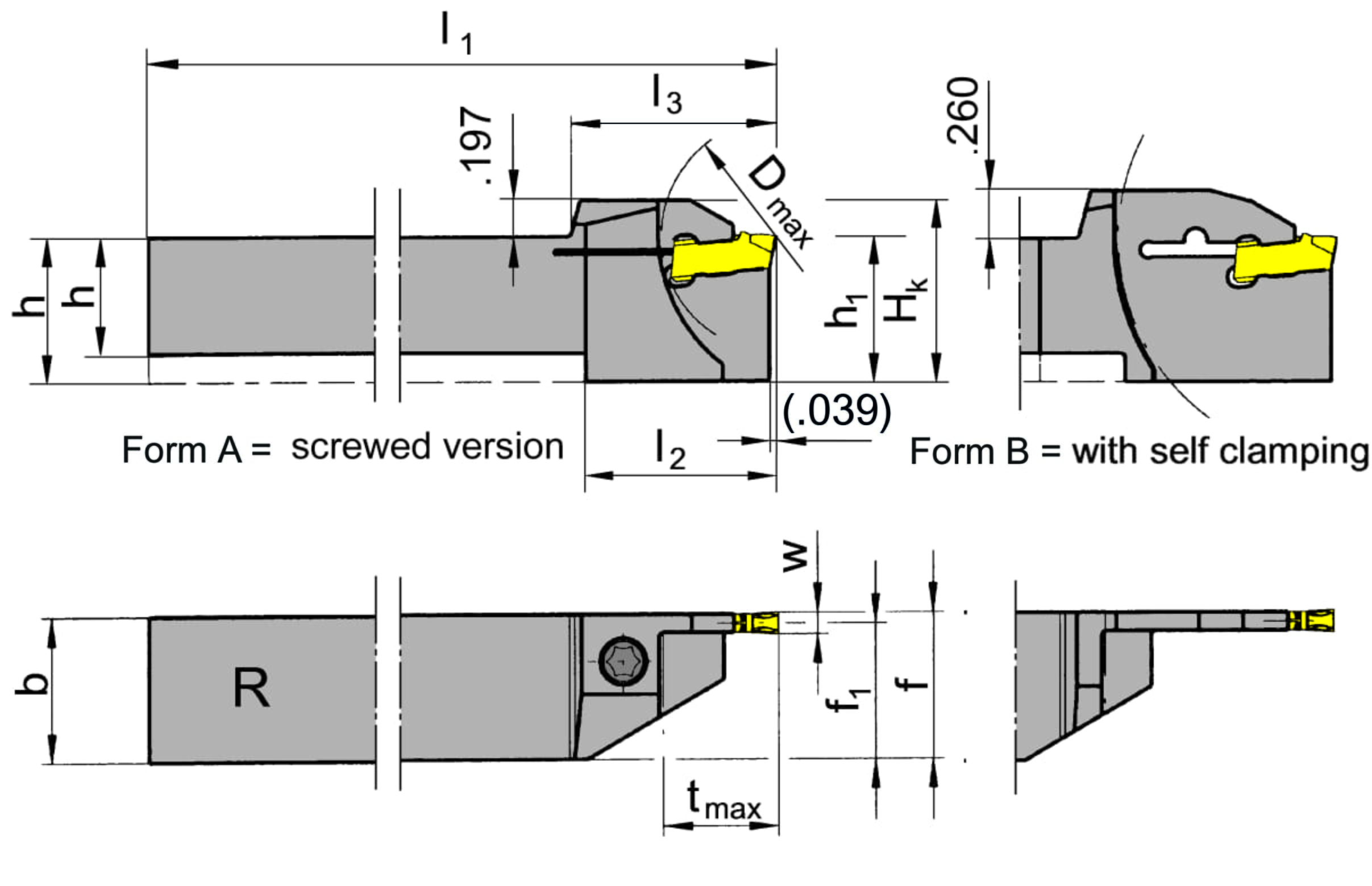

Form (Form)
A
tightening_torque
5 Nm
tool-application
static
Adjustment dimension cutting center (f1)
0.463 ˝
11.75 mm
Total length (including cutting insert) (l1)
5.118 ˝
130 mm
Shank height (h)
0.5 ˝
12.7 mm
Head height (HK)
0.822 ˝
20.88 mm
Maximum insertion depth (tmax)
0.512 ˝
13 mm
Maximum workpiece diameter (Dmax)
0.984 ˝
25 mm
Peak height (h1)
0.625 ˝
15.875 mm
Shank width (b)
0.5 ˝
12.7 mm
Head length (including cutting edge) (l2)
0.827 ˝
21 mm
