RH234.2020.33.0A.03.IK
Material number RH2342020330A03IK

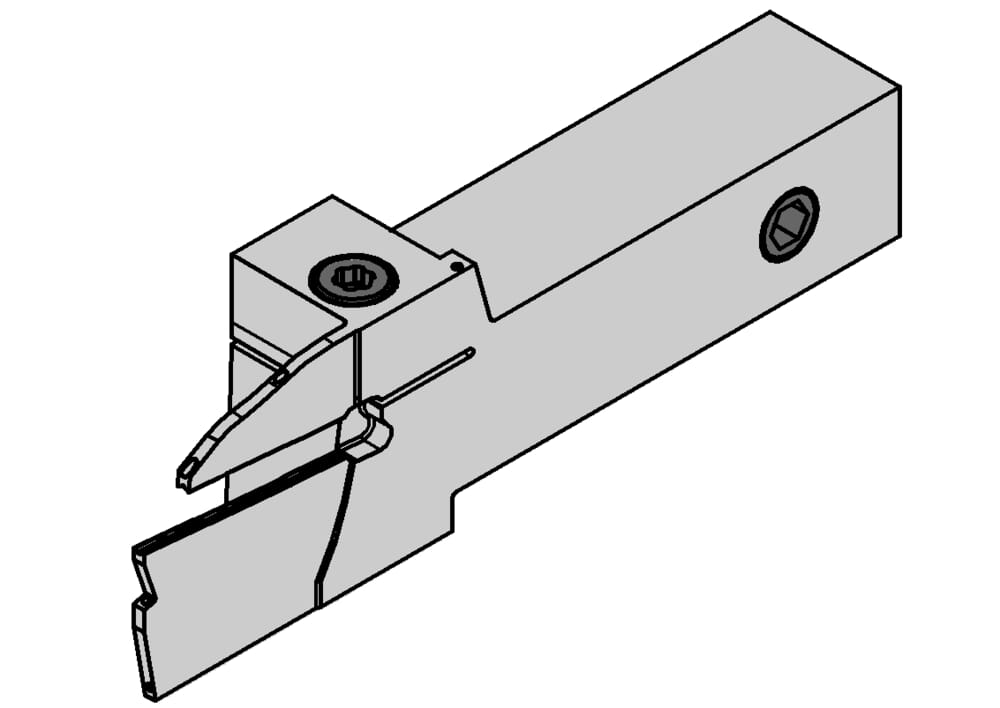

HORN Toolholder RH234.2020.33.0A.03.IK for Turning
Katalog_CCTWS
23403

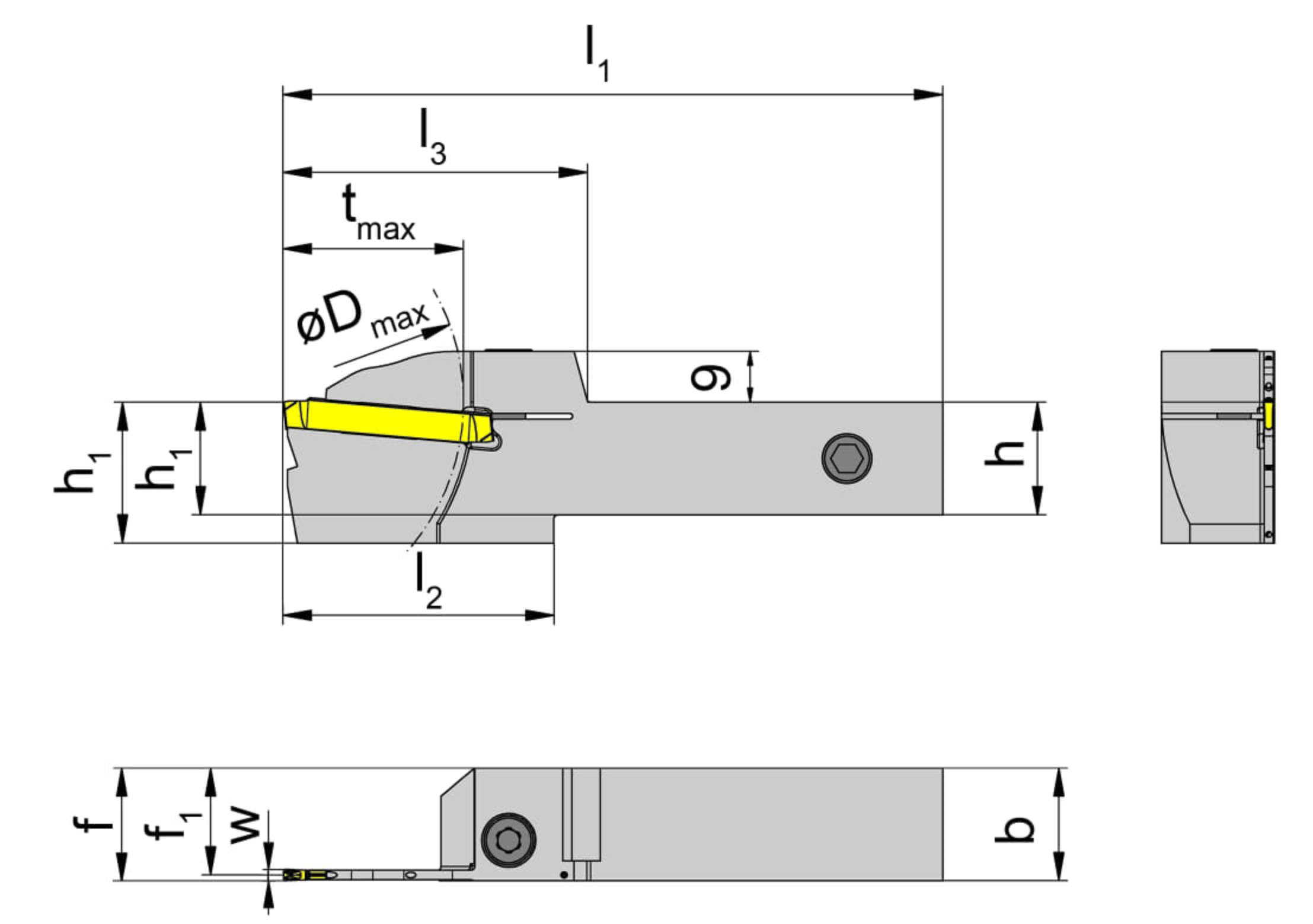

Adjustment dimension (formula) (f)
f1+w/2
Head length (including cutting edge) (l2)
1.89 ˝
48 mm
Head length top (including cutting edge) (l3)
2.126 ˝
54 mm
Peak height (h1)
0.787 ˝
20 mm
machining-direction-sap
right
Width of groove (w)
0.118 ˝
3 mm
tool-application
static
us-cutting
No
Maximum workpiece diameter (Dmax)
3.15 ˝
80 mm
Shank width (b)
0.787 ˝
20 mm
Adjustment dimension cutting center (f1)
0.728 ˝
18.5 mm
Total length (including cutting insert) (l1)
4.606 ˝
117 mm
Shank height (h)
0.787 ˝
20 mm
Maximum insertion depth (tmax)
1.299 ˝
33 mm
