Material number N11004070207B1AN25

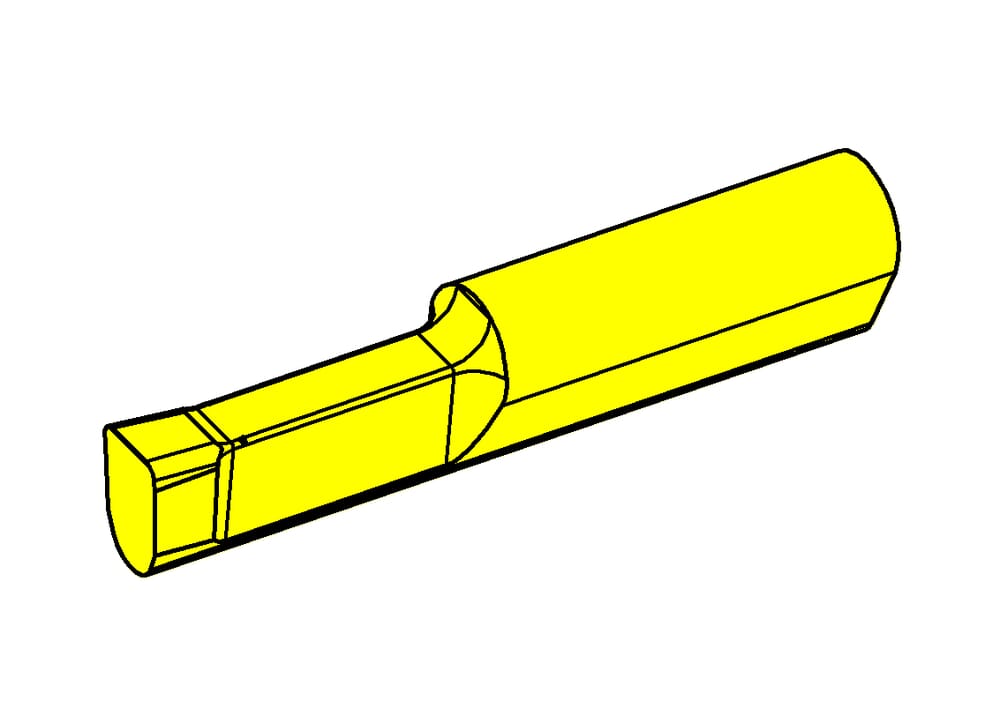

HORN Insert N110.0407.02.07.B1 AN25 for Broaching

Cutting data and technical instructions

smallest-bore-diameter-met

0.354 ˝

9 mm

tool-application

both

extension-length-imp

1.929 ˝

49 mm

total-length-imp

2.953 ˝

75 mm

cutting-length-effective-imp

1.575 ˝

40 mm

corner-radius-imp

0.008 ˝

0.2 mm

Katalog_SSC

110260

broaching-width-imp

0.16 ˝

4.073 mm
