NASH.2525.26.05.IK
Material number NASH25252605IK

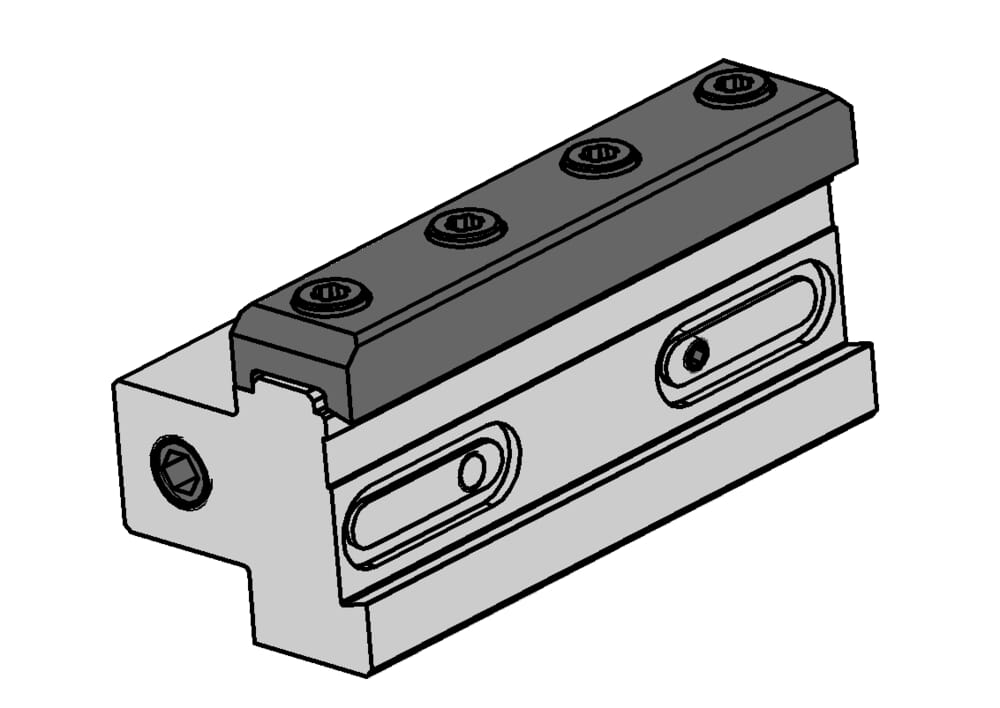

HORN Tool holder NASH.2525.26.05.IK for Turning

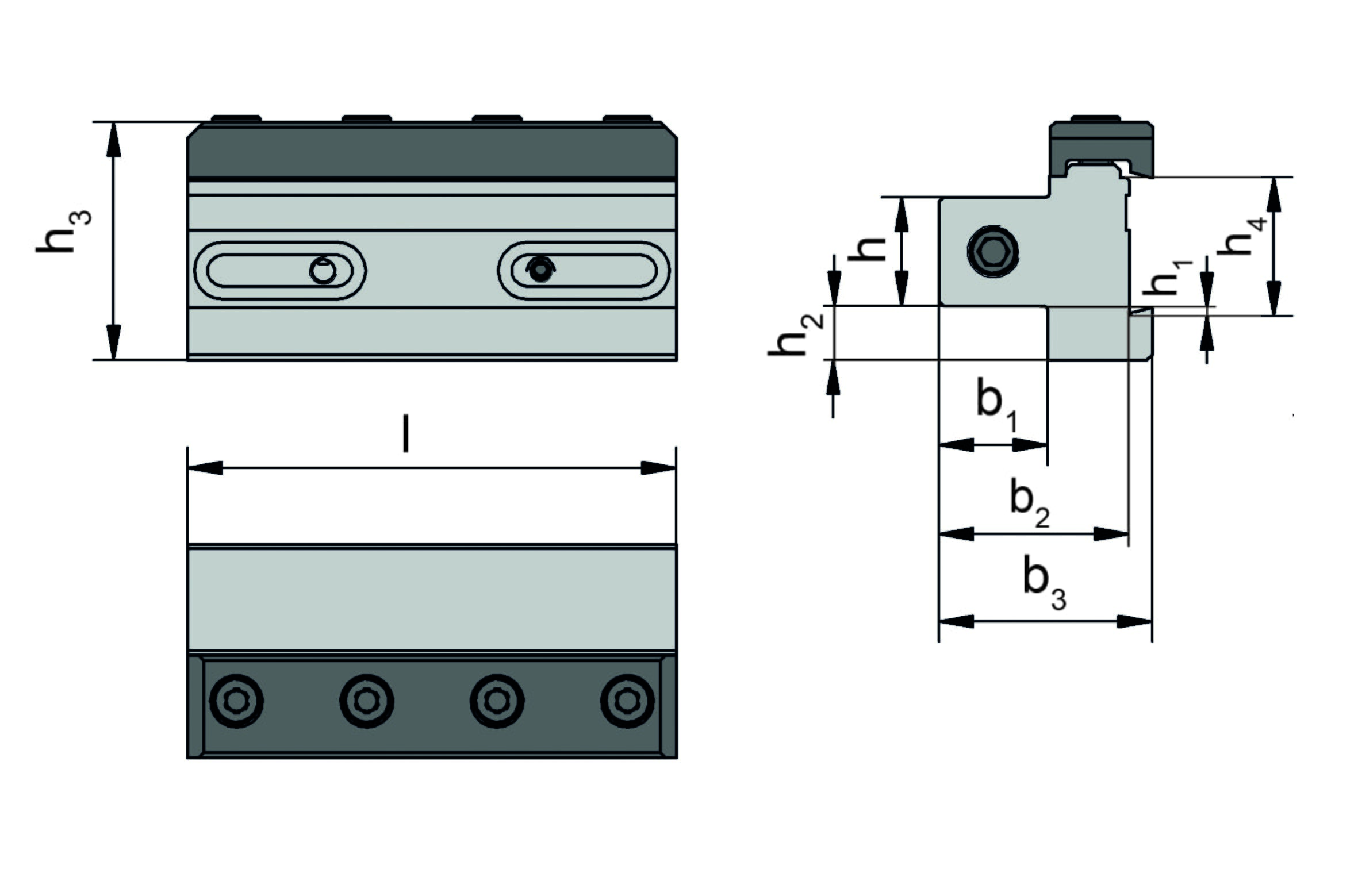

Dimension shank to outer edge holder (h2)
0.394 ˝
10 mm
tool-application
static
Total length (l)
3.543 ˝
90 mm
Dimension shank to locating face cassette (h1)
3.6 mm
Width (b3)
1.74 ˝
44.2 mm
Cutting insert width (b2)
1.575 ˝
40 mm
Total hight (h3)
1.925 ˝
48.9 mm
Shank height (h)
0.984 ˝
25 mm
Height (h4)
1.024 ˝
26 mm
Shank width (b1)
0.984 ˝
25 mm
| Downloads | |
|---|---|
| NASH25252605IK.DXF | Download |
| Download all files | |
