M409.0100.32.S.18
Material number M409010032S18

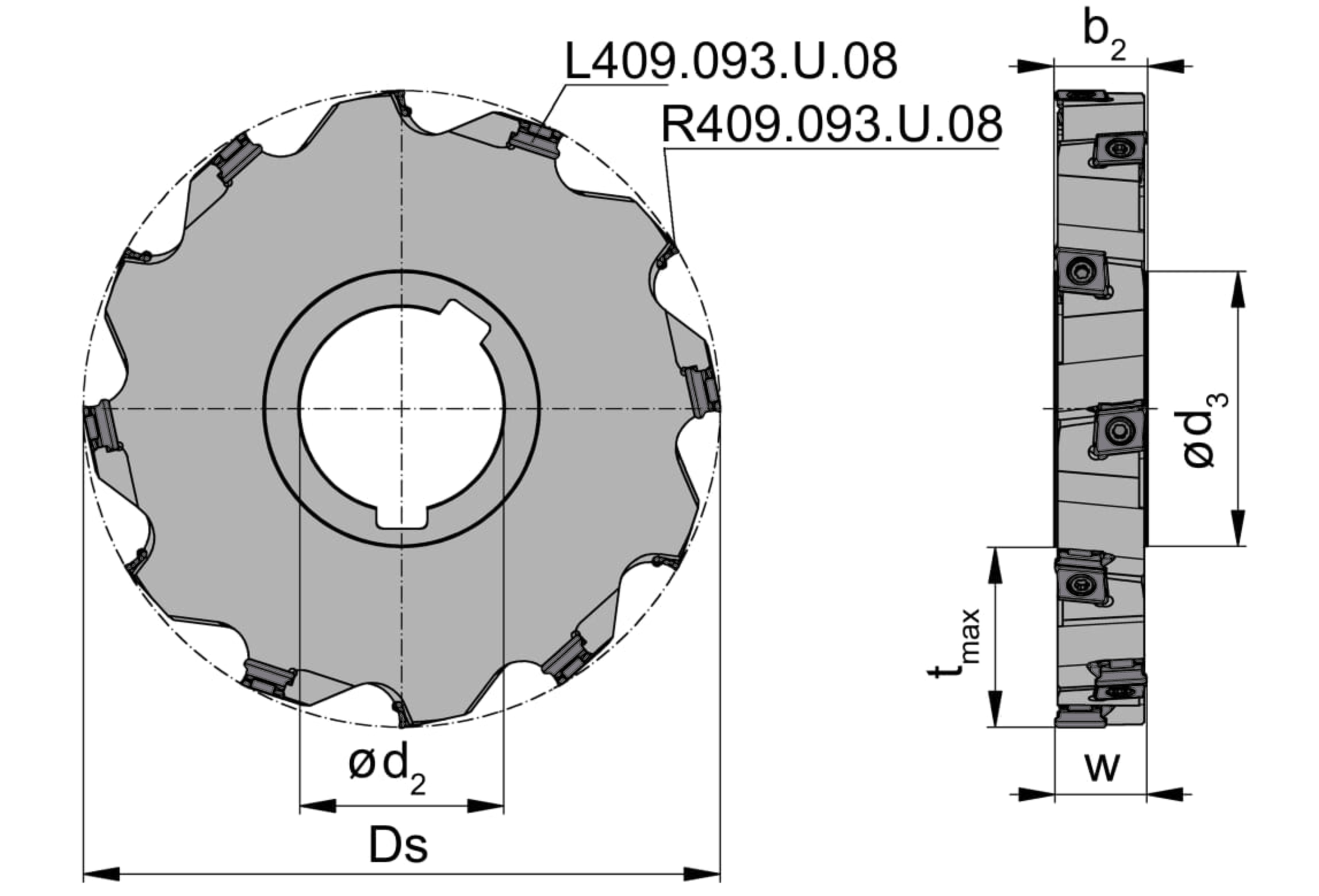

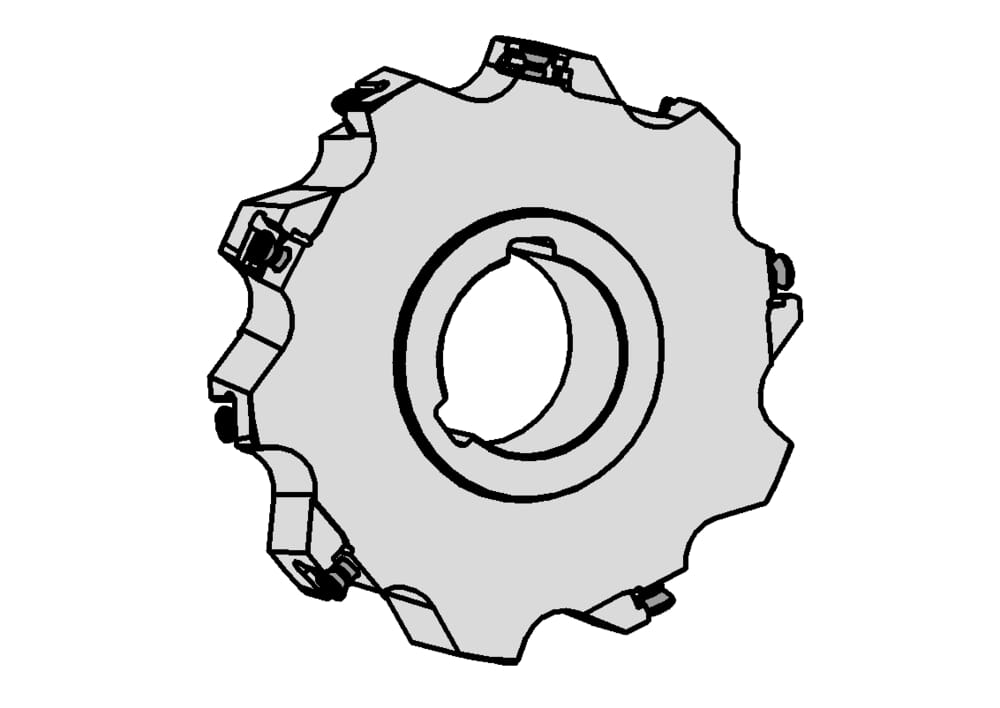

HORN tool holder M409.0100.32.S.18 for Milling
Total width with drive rings (b2)
0.724 ˝
18.4 mm
tool-application
rotating
Diameter of driver ring (d3)
1.811 ˝
46 mm
Maximum milling depth/ depth of groove (tmax)
1.024 ˝
26 mm
Cutting width maximum (w)
0.709 ˝
18 mm
Mounting hole diameter (d2)
1.26 ˝
32 mm
Cutting diameter (Ds)
3.937 ˝
100 mm
Katalog_CCTWS
40900R;40900L
