M409.0100.32.S.14
Material number M409010032S14

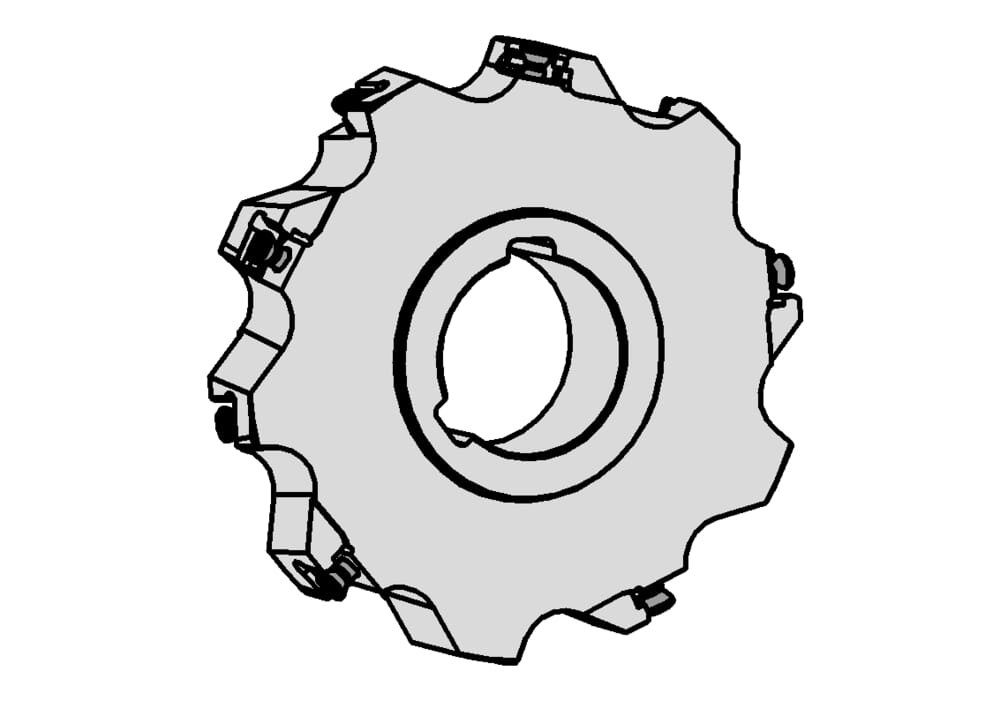

HORN M409.0100.32.S.14 for Milling
Total width with drive rings (b2)
0.567 ˝
14.4 mm
tool-application
rotating
Diameter of driver ring (d3)
1.811 ˝
46 mm
Maximum milling depth/ depth of groove (tmax)
1.024 ˝
26 mm
Cutting width maximum (w)
0.551 ˝
14 mm
Mounting hole diameter (d2)
1.26 ˝
32 mm
Cutting diameter (Ds)
3.937 ˝
100 mm
Katalog_CCTWS
40900R;40900L
| Downloads | |
|---|---|
| M409_0100_32_S_14-ISO.XML | Download |
| M409_0100_32_S_14-DXF.DXF | Download |
| M409_0100_32_S_14-STP.STP | Download |
| M409_0100_32_S_14-DIN.XML | Download |
| Download all files | |
