LU368.0500.08
Material number LU368050008

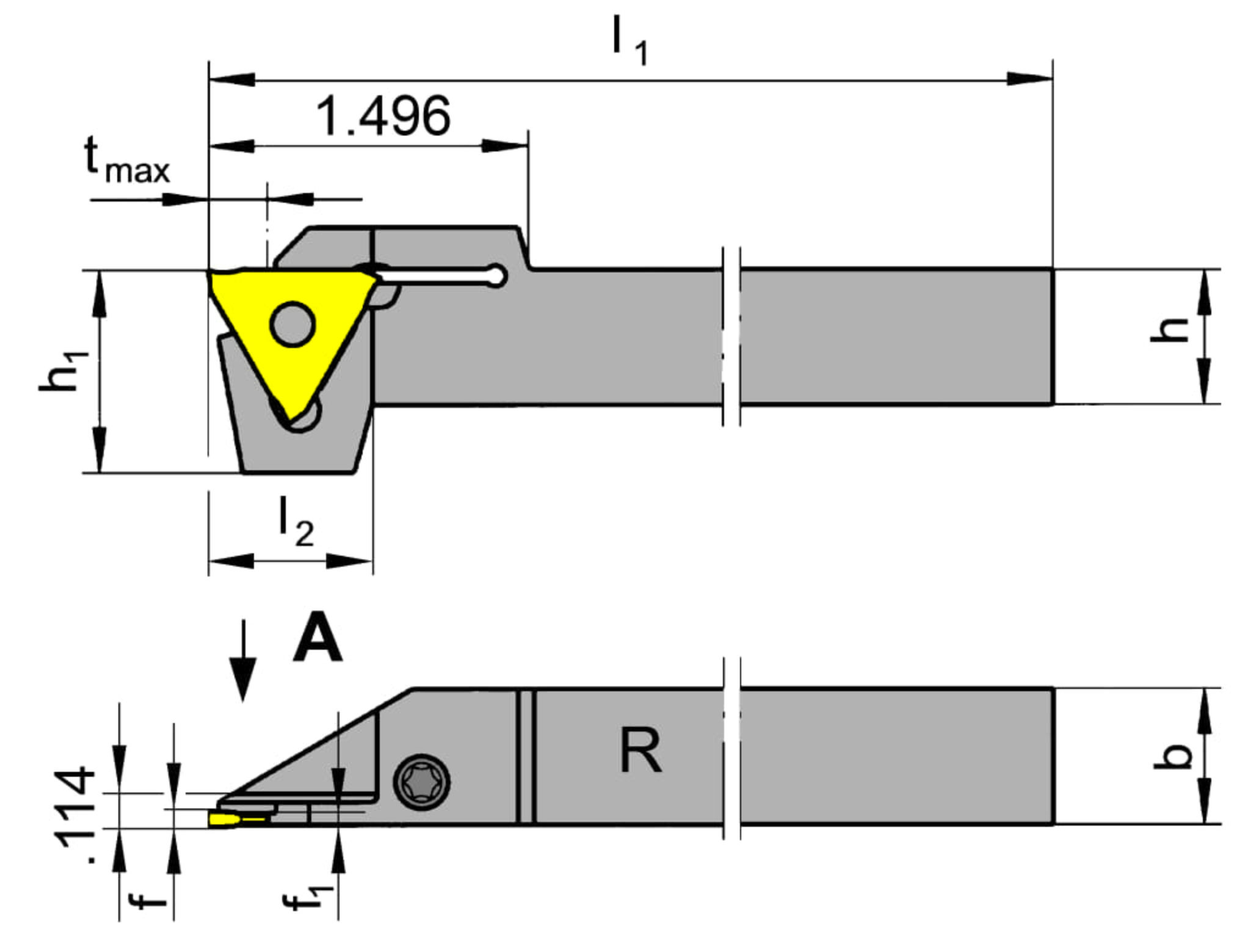

HORN Toolholders LU368.0500.08 for Turning
Adjustment dimension (formula) (f)
f1+a1
head-length-top-including-cutting-edge-imp
1.504 ˝
38.2 mm
Katalog_CCTWS
31208N
machining-direction-sap
left
Plating seat size (Größe)
1
tightening_torque
4 Nm
tool-application
static
Shank width (b)
0.5 ˝
12.7 mm
Head length (including cutting edge) (l2)
0.768 ˝
19.5 mm
Peak height (h1)
0.945 ˝
24 mm
Maximum depth of groove (tmax)
0.315 ˝
8 mm
head-height-imp
1.142 ˝
29 mm
Shank height (h)
0.5 ˝
12.7 mm
Total length (including cutting insert) (l1)
3.996 ˝
101.5 mm
adjustment-dimension-cutting-center-imp
0.047 ˝
1.2 mm
