LU226.1000.09
Material number LU226100009

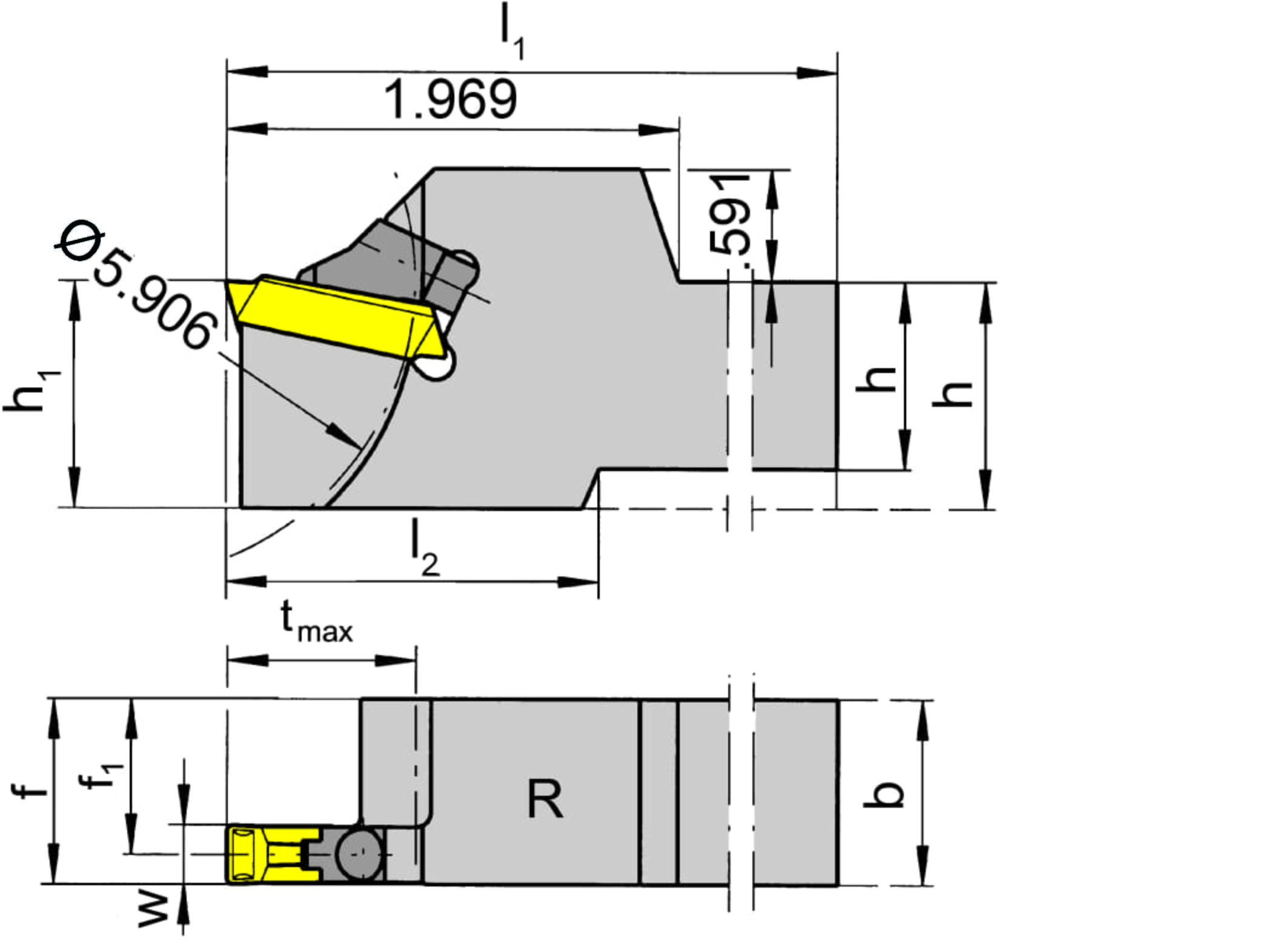

HORN Toolholders LU226.1000.09 for Turning
machining-direction-sap
left
head-length-top-including-cutting-edge-imp
1.969 ˝
50 mm
Clamping range maximum (Spannbereich)
0.409 ˝
10.4 mm
Clamping range minimum (Spannbereich)
0.319 ˝
8.1 mm
Katalog_CCTWS
229090;229091
Size (Größe)
9
Adjustment dimension (formula) (f)
f1+w/2
plating-seat-size
9
tightening_torque
4.5 Nm
tool-application
static
Total length (including cutting insert) (l1)
6.004 ˝
152.5 mm
Adjustment dimension cutting center (f1)
0.811 ˝
20.6 mm
Shank height (h)
1 ˝
25.4 mm
head-height-met
1.841 ˝
46.75 mm
Maximum insertion depth (tmax)
1 ˝
25.4 mm
workpiece-diameter-max-met
5.906 ˝
150 mm
Peak height (h1)
1.25 ˝
31.75 mm
Shank width (b)
1 ˝
25.4 mm
Head length (including cutting edge) (l2)
1.969 ˝
50 mm
