LH66T.2525.08.20
Material number LH66T25250820

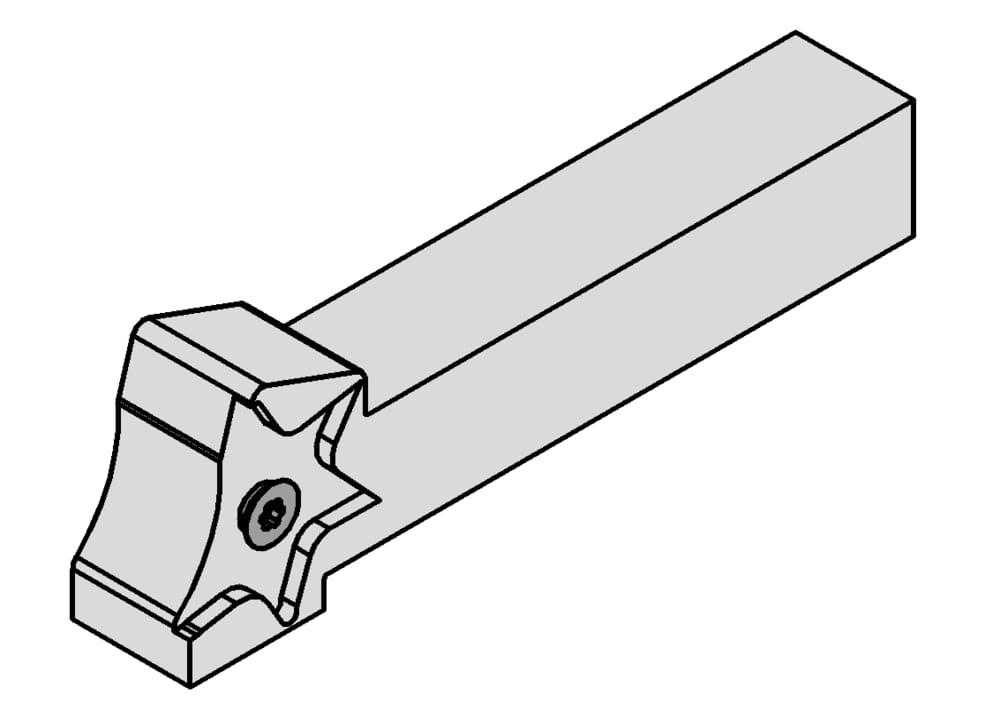

HORN Toolholder LH66T.2525.08.20 for Turning
Cutting insert width (l4)
0.091 ˝
2.3 mm
us-cutting
No
tool-application
static
machining-direction-sap
left
Katalog_CCTWS
66T02N
Adjustment dimension locating face insert (f1)
0.878 ˝
22.3 mm
Shank width (b)
0.984 ˝
25 mm
Head length top (including cutting edge) (l3)
1.26 ˝
32 mm
Head length (including cutting edge) (l2)
0.984 ˝
25 mm
Adjustment dimension (formula) (f)
f1+w+a1
Peak height (h1)
0.984 ˝
25 mm
Shank height (h)
0.984 ˝
25 mm
Total length (including cutting insert) (l1)
4.921 ˝
125 mm
| Downloads | |
|---|---|
| LH66T_2525_08_20-DXF.DXF | Download |
| LH66T_2525_08_20-STP.STP | Download |
| LH66T_2525_08_20-ISO.XML | Download |
| LH66T_2525_08_20-DIN.XML | Download |
| Download all files | |
