LH224.1616.65
Material number LH224161665

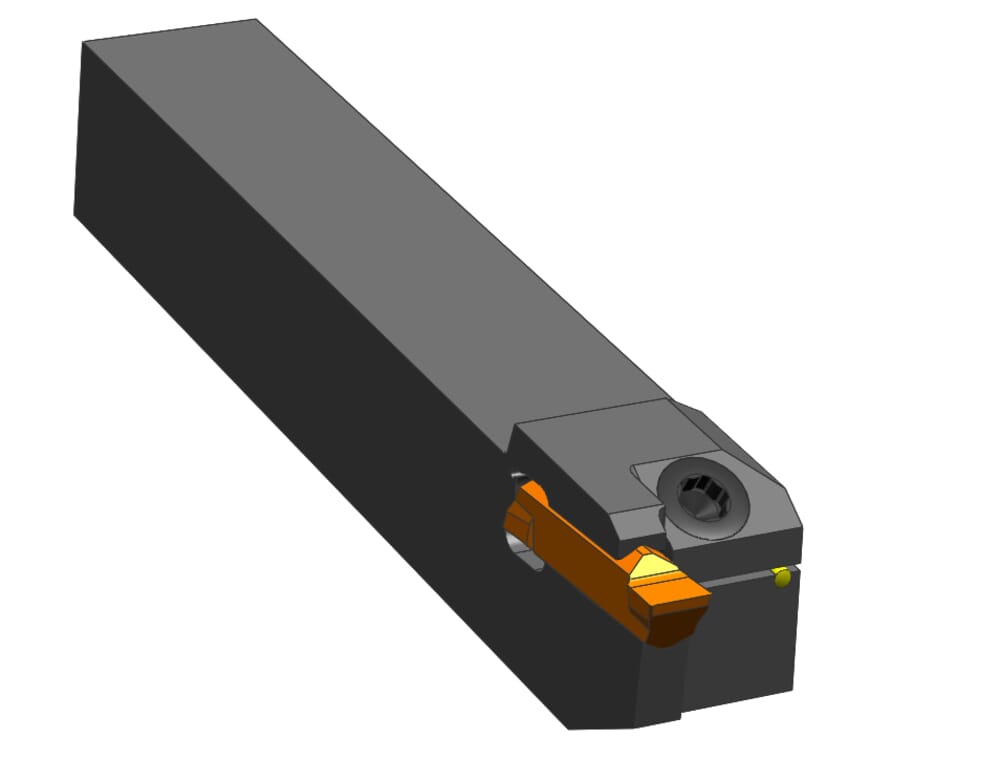

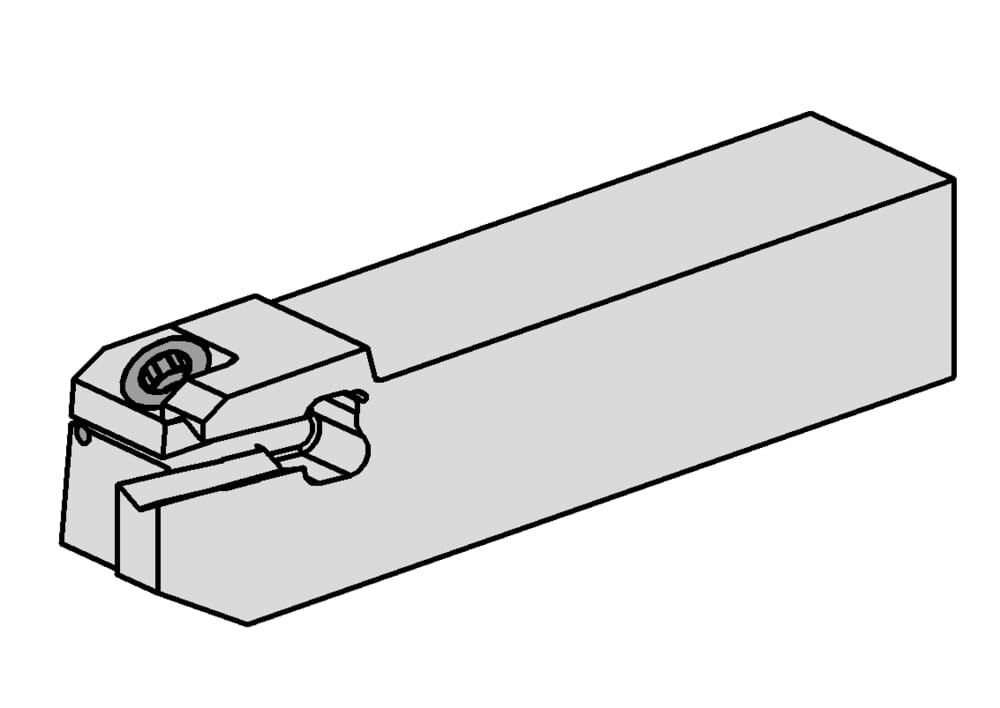

HORN Toolholder LH224.1616.65 for Turning
Width of groove (w)
0.197 ˝
5 mm
Clamping range maximum (Spannbereich)
0.201 ˝
5.1 mm
Clamping range minimum (Spannbereich)
0.173 ˝
4.4 mm
Katalog_CCTWS
224058
machining-direction-sap
left
tool-application
static
Adjustment dimension cutting center (f1)
0.073 ˝
1.85 mm
Total length (including cutting insert) (l1)
3.937 ˝
100 mm
Shank height (h)
0.63 ˝
16 mm
length-overall-met
3.937 ˝
100 mm
Maximum insertion depth (tmax)
0.276 ˝
7 mm
Maximum workpiece diameter (Dmax)
3.937 ˝
100 mm
Peak height (h1)
0.63 ˝
16 mm
Shank width (b)
0.63 ˝
16 mm
| Downloads | |
|---|---|
| LH224_1616_65.STP | Download |
| Download all files | |
