L360.1212.01.IK
Material number L360121201IK

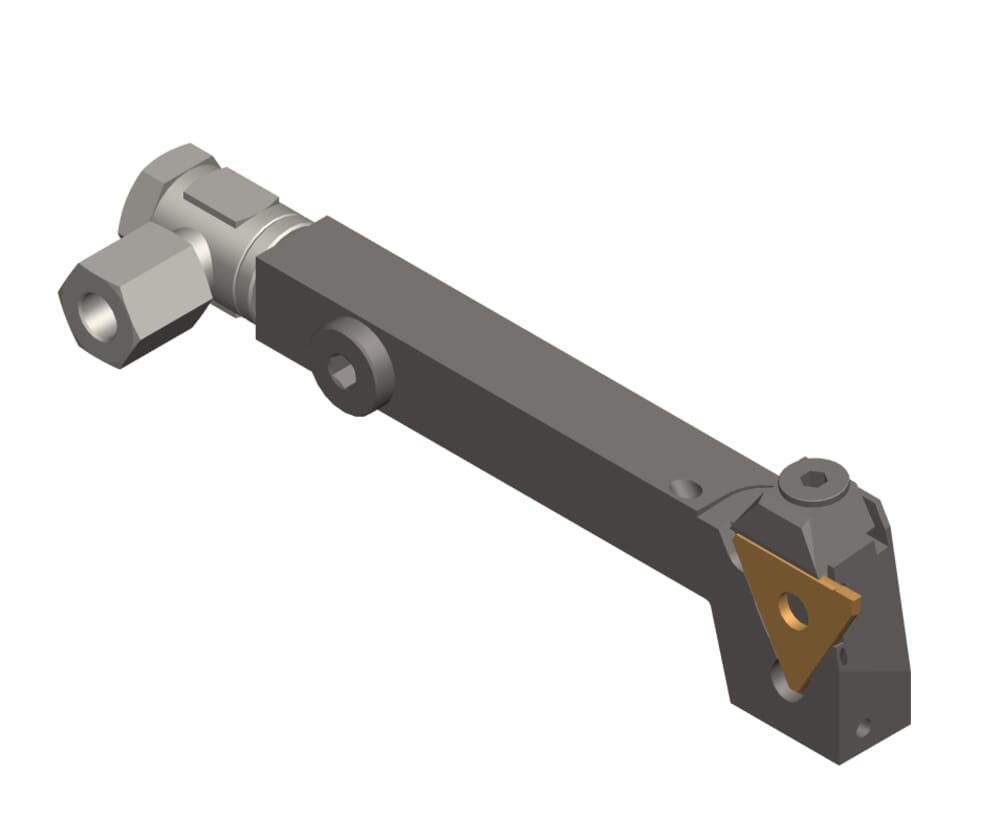

HORN Toolholder L360.1212.01.IK for Turning
Adjustment dimension locating face insert (f1)
0.413 ˝
10.5 mm
Clamping range maximum (Spannbereich)
0.075 ˝
1.9 mm
Clamping range minimum (Spannbereich)
0.02 ˝
0.5 mm
Katalog_CCTWS
31201N;31201R;31201L;31208N;31211N
Adjustment dimension (formula) (f)
f1+w-a1
machining-direction-sap
left
tool-application
static
Shank width (b)
0.472 ˝
12 mm
Head length (including cutting edge) (l2)
0.945 ˝
24 mm
Peak height (h1)
0.984 ˝
25 mm
Maximum depth of groove (tmax)
0.157 ˝
4 mm
length-overall-imp
3.937 ˝
100 mm
Shank height (h)
0.472 ˝
12 mm
Total length (including cutting insert) (l1)
3.937 ˝
100 mm
| Downloads | |
|---|---|
| L360121201IK_20210707_110526638.DXF | Download |
| L360_1212_01_IK.STP | Download |
| Download all files | |
