L253.0025.02
Material number L253002502

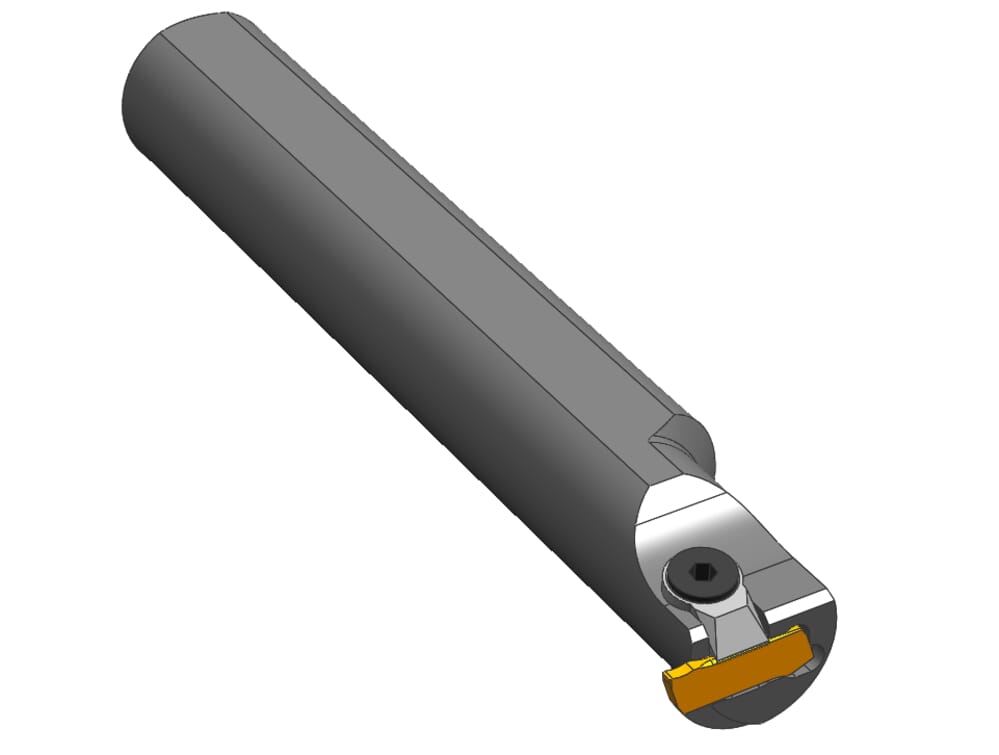

HORN Toolholders L253.0025.02 for Turning
Working length (l2)
1.181 ˝
30 mm
Clamping range minimum (Spannbereich)
1.7 mm
Clamping range maximum (Spannbereich)
2.7 mm
Katalog_CCTWS
21702
Peak height (h1)
0.453 ˝
11.5 mm
machining-direction-sap
left
tool-application
static
Distance of clamping surface (s) (h)
0.906 ˝
23 mm
Outcropping, neck, working length (l3)
0.984 ˝
25 mm
Adjustment dimension from center (f)
0.689 ˝
17.5 mm
Total length (including cutting insert) (l1)
5.906 ˝
150 mm
Maximum depth of groove (tmax)
0.185 ˝
4.7 mm
Minimum drilling diameter (Dmin)
0.984 ˝
25 mm
Insert width (s1)
0.098 ˝
2.5 mm
Shank, clamping diameter (d)
0.984 ˝
25
| Downloads | |
|---|---|
| L253_0025_02_20171121_195246002.STP | Download |
| L253002502.DXF | Download |
| Download all files | |
