DCG.3.55.1840.2.04 AN25

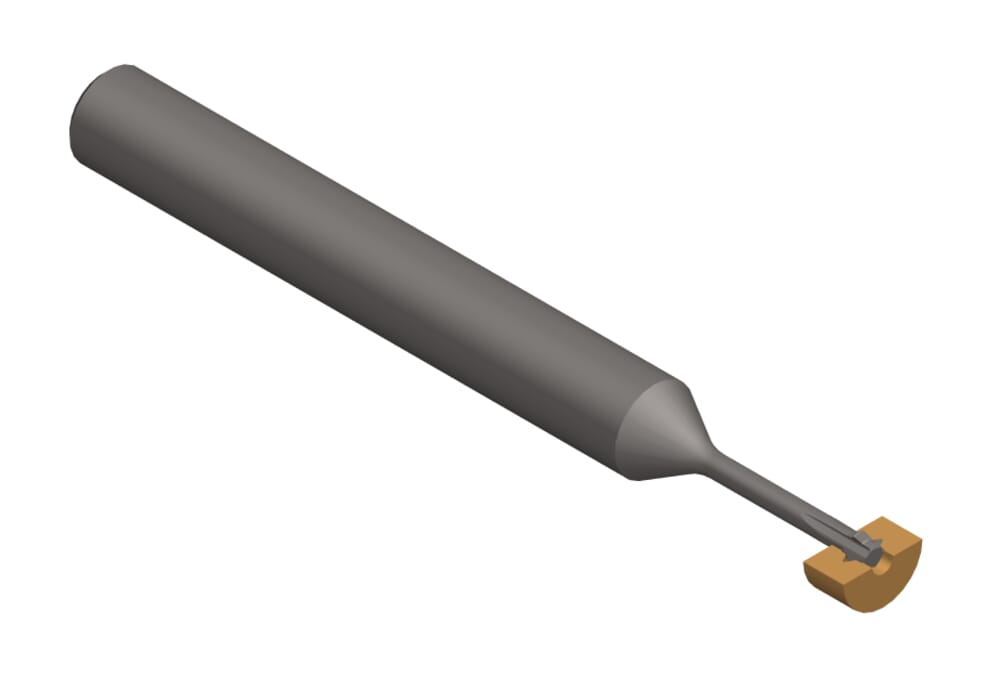

DC threadmill - Whitworth - 1/8"-40 BSW
Material number DCG3551840204AN25
HORN DC threadmill - Whitworth - 1/8"-40 BSW DCG.3.55.1840.2.04 AN25 for Milling
Total length (l1)
1.535
˝
39
mm
tool-application
rotating
Pitch (P)
0.025
˝
0.635
mm
Smallest bore diameter (Dmin)
0.091
˝
2.3
mm
Neck diameter (d3)
0.039
˝
1
mm
Shank diameter (d2)
0.157
˝
4
mm
Shank, clamping length (l4)
0.866
˝
22
mm
Cutting diameter (d1)
0.079
˝
2
mm
Neck length (l3)
0.315
˝
8
mm
| Downloads | |
|---|---|
| DCG3551840204_20230113_001828637.STP | Download |
| DCG3551840204_20210626_154121201.DXF | Download |
| Download all files | |
